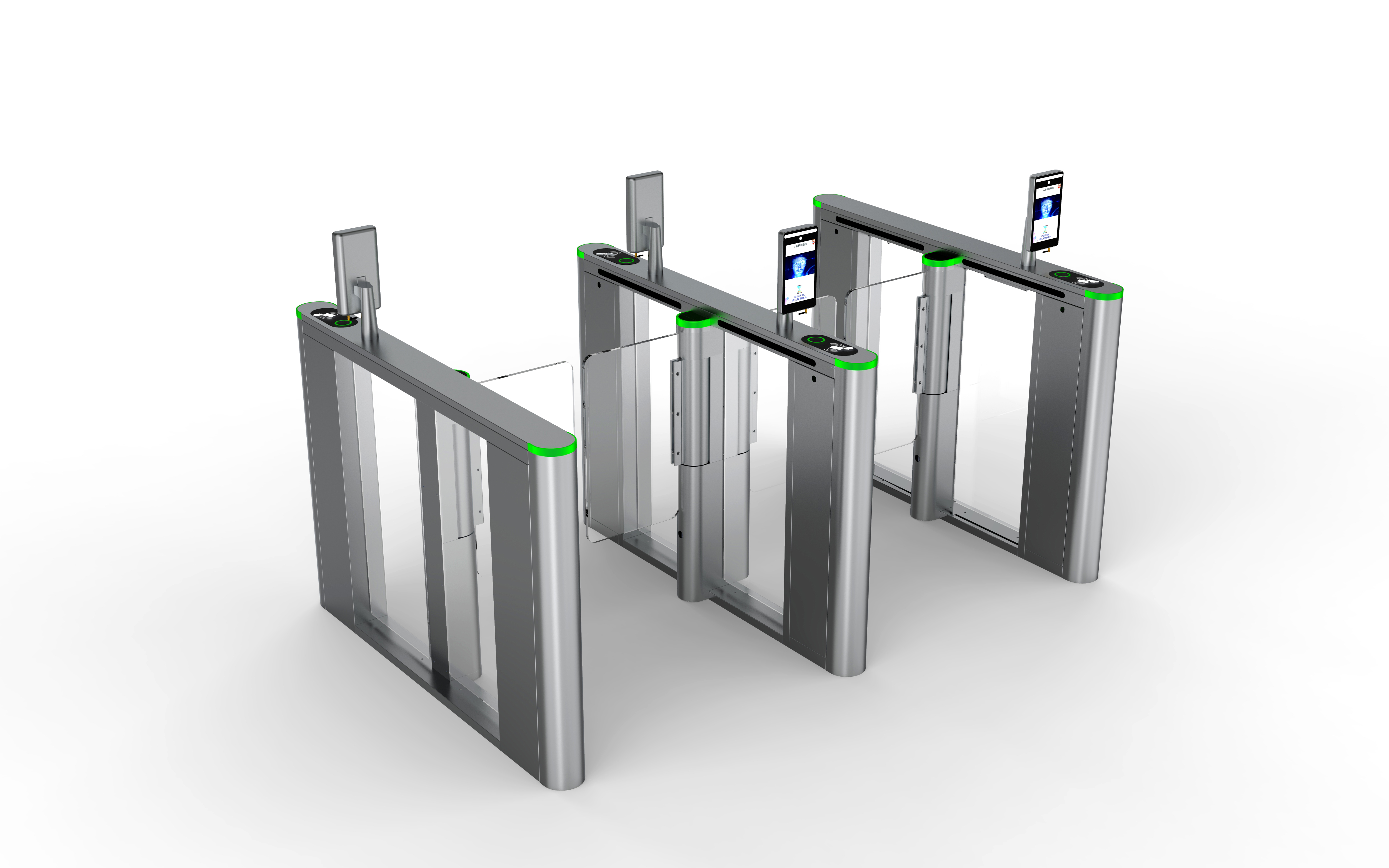

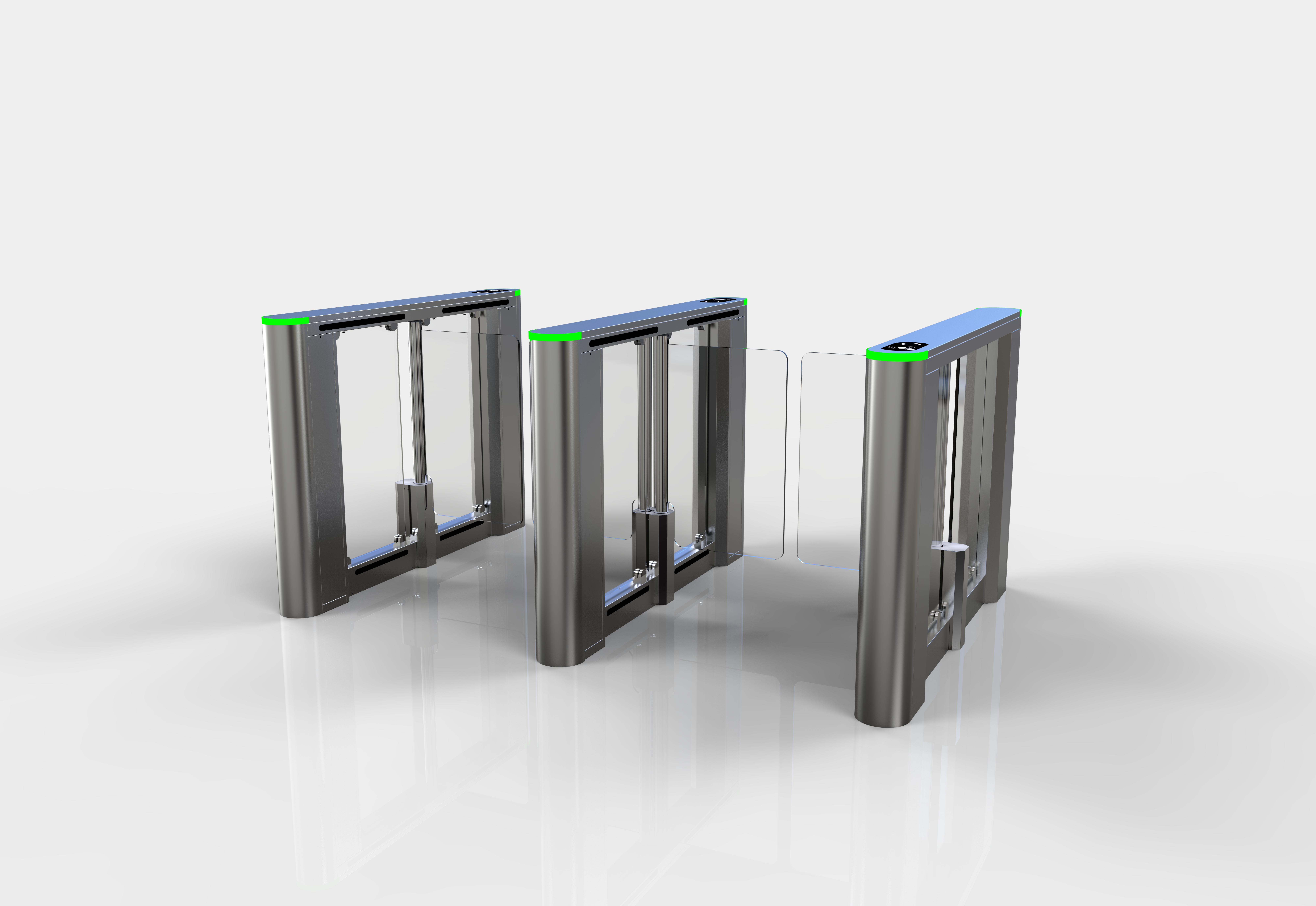

速通门
适用范围：智能小区、大厦写字楼、工厂、车站、码头、地铁、旅游景区、展馆会所、游泳馆、商场、单位食堂等需要对进出人员进行有序控制和管理的场所，在油田、石化、银行、景区、监狱、电力、通讯、移动等领域也得到广泛应用
◆速通门开关门动作反应迅速，单次开门或关门速度可达到0.5~15S内，有效提高了通行速度。通行速度还可根据需要在线设置，可适当调快或调慢;
◆驱动方式：采用3.0伺服控制器，不需要A,B传感器，通过伺服矢量算法测出当前电流或位置与正常运行时的差异达到某个设定的值，来控制电机运转，并通过判断摆门堵转确定运动参考点，再结合参数“开门角度”确定开门位置和关门位置，从而实现门板更加运行平稳柔和，并且更加定位精确，灵敏度可调；
◆防冲撞功能：全自动防撞机芯，采用伺服无刷电机（可提供软件证书）精准定位，带电子离合刹车控制，防止夾伤人，机芯具有防撞功能
◆电机在即将到位时，自动减速，缓慢停止，整个系统运行平稳、噪音小、无机械冲击，摆门传动由特制立体圆柱机械结构、内置减速电机和控制系统构成。电机转动及摆门定位由高精度的光电元件检测，高端的32位微处理器为核心的电气控制系统，使电机转更平稳，整体运行及控制性能更可靠。
◆具有故障自检及报警提示功能：通过代码的方式，直观地显出了故障的现象，如某对红外线没有对齐，数码管直接显示该故障，方便用户的维护及使用。
◆支持多路开闸信号输入（开闸信号可由门禁、按钮、遥控或其它设备信号输入），工作时可根据要求订制电磁遥控模式或后台远程控制器：设备可提供常开或常闭;具有断电摆门自动打开功能，满足消防通道需求。
◆具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行
◆可扩展逻辑判断功能：（传统的一些设备在红外的判断上比较单一，对行人的方向及其位置无法判断），准确的弥补了由于行人的甩手、行李等带来的误判，具有防尾随、防潜回、2次开启（针对一次有效的场所且进出过程中有人非法闯入的情况下）等功能。
◆具有明确的通行指示功能（侧面根据工作模式的不同而显示对应的红绿灯指示），以直观的方式对其行人经行引导通行。
◆具有读卡带记忆和不带记忆功能，根据客户不同需求可对其现场进行设置。
◆具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时可由管理人员自行设定。
◆防止反向非法通行，刷卡有效摆门开门后，如有人反向通行，摆门停止复位立即声光报警提示;
◆具有强行闯入报警，即当没有合法可以进入的信号时，行人强行进入闸的区域则报警；或当摆门正执行关动作的时候，摆门附近红外有信号，则报警，同时为了保护行人的安全，摆门自动打开。
◆防尾随通行功能：对抗强光和抗电磁干扰红外感应器，防尾随报警，强大的防尾随数据分析能力，能实时效判断通行时有无非授权人员尾随；红外探测器检测行人通行状况，检测到尾随现象后系统会自动报警并关闭门翼；最小距离为5cm-10cm内识别尾随人。
◆多重防夹：采用红外防夹、机械防夹和业内先进的电流检测防碰撞等多重防夹设计，为行人通行安全提供多重保障；
◆红外防夹： 摆门在关门区域（防夹区域）检测有人或物体挡住时，摆门自动停止动作，直到人或物体离开防夹区域后才开始关门动作;
◆机械防夹：如果摆门在关闭过程中有人尾随或强制冲卡，会自动停动作，防止夹伤人员，并不停进行声光报警提示，直到人离开通道，摆门会自动复位并正常工作；
◆电流检测防夹：摆门在运动过程中遇到阻碍，系统检测到电流异常变化情况，控制电机停止转动或反转，防止摆门夹伤行人；
◆摆门状态：常开/常闭
◆常闭状态：闸机的摆门处于伸出状态，关闭通道。如果打卡信号有效输入，摆门打开，行人通过后摆门再关闭，如打卡信号无效（或没有打卡人员强行闭入），摆门不打开，并报警提示。
◆常开状态：闸机的摆门处于回缩的状态，形成一个常开的通道。如打卡信号有效输入，摆门不动作，允许行人通过。如果打卡信号输入无效（或没有打卡人员强行闯入），则摆门自动关闭，阻止行人通过并报警提示。
◆打卡持续时间： 有延时/无延时
◆有延时：有效打卡信号输入，则在规定的延时时间（该时间可调设定为5S）内一直有效，闸机等待行人通过，超过该时间行人还不通过，则取消该信号。
◆无延时：有效打卡信号输入，则该信号持续有效，无时间限制。
◆可扩展语音功能（可根据客户需求进行录制），富有磁性的语音播报更形象的引导行人通行或提示卡的状态；如：有效卡开闸，正常进入红外检测区，语音提示：欢迎光临时；非法进入区外检测区，语音提示：对不起，请读卡。
◆应用广泛，任何需要进出口通道时行文明有序通行管理的场均可使用，并可与其它智能产品组成智能“一卡通”应用系统
◆具有标准的输入、输出接口，可以兼容二代身份证识别、非接触式RFID卡、IC、ID、磁卡、条码卡票（一维&二维)、红外面部识别、 生物指纹识别、人脸识别系统、防静测试仪等各种控制系统设备；并且集成收卡装置，与访客系统对接，是系统集成商的最佳首选
◆机箱设计：采用符合人体工程学设计，外形设计新颖大方美观，体现人性化设计；箱体在标准化设计基础上，全电脑数控激光切割生产、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高；
◆机箱材料：304#高光亮不锈钢 / 框架结构
◆机箱尺寸：L1400*W120*H980mm(长宽高）
◆摆门/侧板材质：高档亚克力材料
◆通道宽：600-1000mm
◆闸机净重：单机90kg/台，双机160kg/台
◆摆门传动角度：双向±90°摆动。
◆无刷伺服电机：35W/24V
◆通行模式：单向或双向
◆电源输入：AC220V±10% 50HZ 电源输出：供电模块DC5V、12V、24V；
◆驱动方式：离合器+伺服无刷减速电机驱动（可提供无刷伺服电机控制系统软件证书》及《速通门控制系统软件证书》
◆使用寿命：连续转动1000万次以上无故障（可提供第三方测试1000万次无故障的证书）
◆信号源输入接口：1. 干接点号; 2.TCP/IP通讯接口; 3.打卡信号（无源)2个; 4.TTL电平信号; 5.消防信号口1个;
◆开启速度：0.5-60秒
◆响应时间：< 0.2秒
◆通行速度：40人/分钟（正常），60人/分钟（快速）
◆工作环境：室内、室外（阴篷）
◆温度：-30℃--60℃
◆相对湿度：≦90%，不凝露
◆闸机组成：箱体/机芯/机架/驱动板/红外对射/无刷电机/电源模块
◆机电驱动系统：
◆使用无刷伺服电机 （
◆无机械摩擦，运行声音小，寿命长（是有刷电机的几倍到十几倍），可达到更高的转动速度，电能转换效率更高，更节能;
◆正常使用情况下，一般无需维护，电子换向便于电机转动方向和转动速度的控制，低速转矩，转速精度，运转效率更好。价格高，对控制器的要求也高。
◆控制器设置门体运动曲线：加速-高速-减速，使门体运动更加平稳，同时增加安全性。
◆一个电磁、齿轮式刹车装置，当门体受到外力推动时锁住摆门。
◆机械定位，控制门体位置，中间柱体，集成电机单元与控制单元。
